מכיוון שבאוטוקאד אנחנו עובדים בשיטה של פוליליינים סגורים, ולא של פוליגונים, אנחנו נתקלים בבעיה כשאנחנו רוצים לייצא ל-GIS חלקה אשר נמצאת בתוך חלקה אחרת, מה שמכונה "חלקת אי".

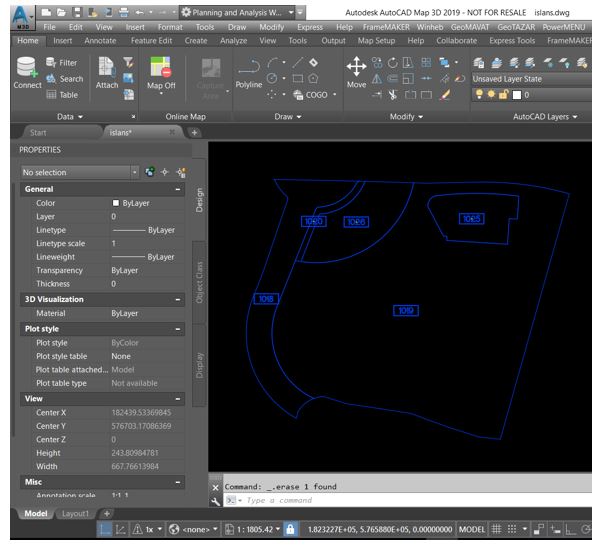

לדוגמה:

כאשר נבצע את היצוא ל-GIS (ע"י mapexport לפוליגונים), נקבל פוליגון מלא (חלקה 1019 בדוגמא) ומעליה פוליגון של החלקה 1025. כלומר, מהשטח של חלקה 1019 לא יקוזז השטח של חלקה 1025.

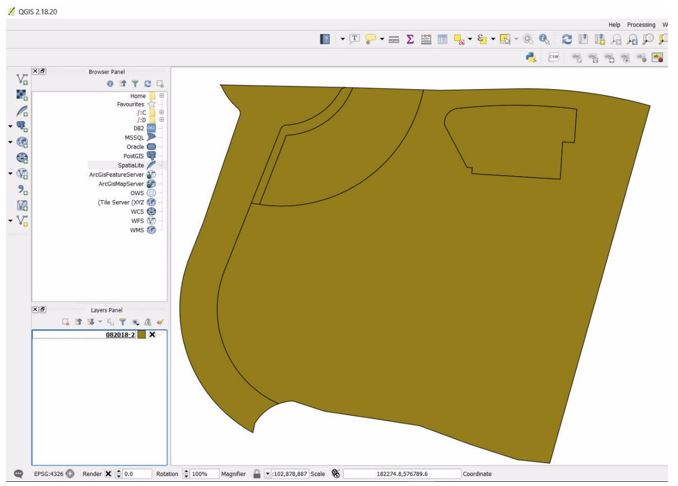

דוגמא למתקבל במערכת GIS-

הפתרון לכך הוא המרת הפוליליינים לאובייקט מסוג mpolygon.

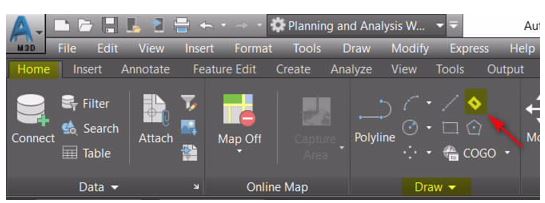

ה-mpolygon קיים רק בתוכנות AutoCAD Map 3D ו- AutoCAD Civil 3D, ומאפשר לנו לשרטט ישירות כפוליגון או להמיר פוליליינים סגורים לפוליגון.

ניתן גם לכתוב את הפקודה mpolygon ב-command line.

לאחר שהפעלנו את הפקודה נבחר באופציה- select objects.

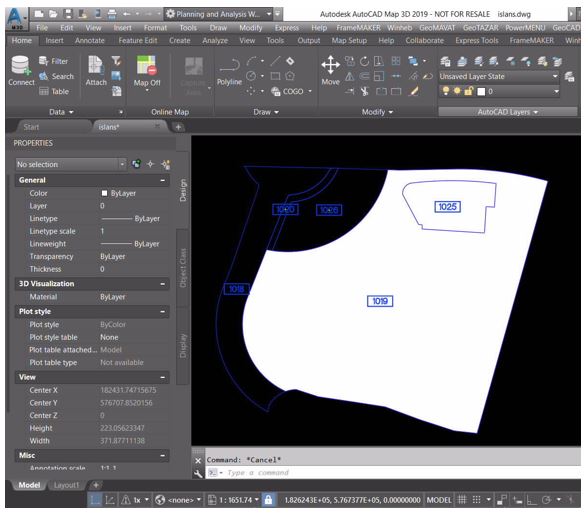

ונבחר את שתי החלקות.

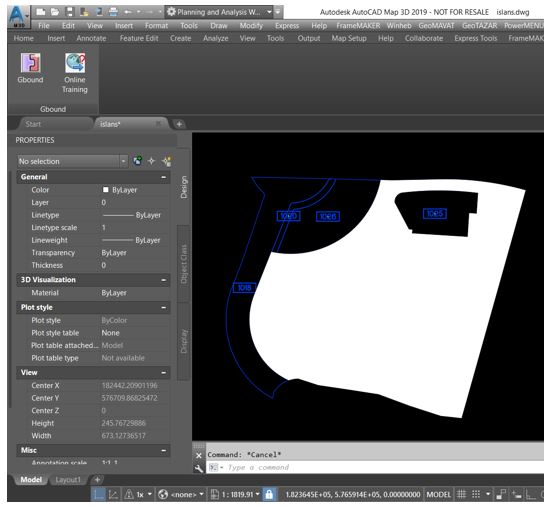

לאחר מכן נבצע שוב את הפקודה ונבחר רק את החלקה הפנימית. בכך יצרנו שני פוליגונים מהחלקות.

חשוב מאוד-  לאחר שסיימתם להמיר לפוליגונים, יש למחוק או להסתיר את הפוליליינים המקוריים, על מנת שלא נייצא גם אותם בנוסף לפוליגונים.

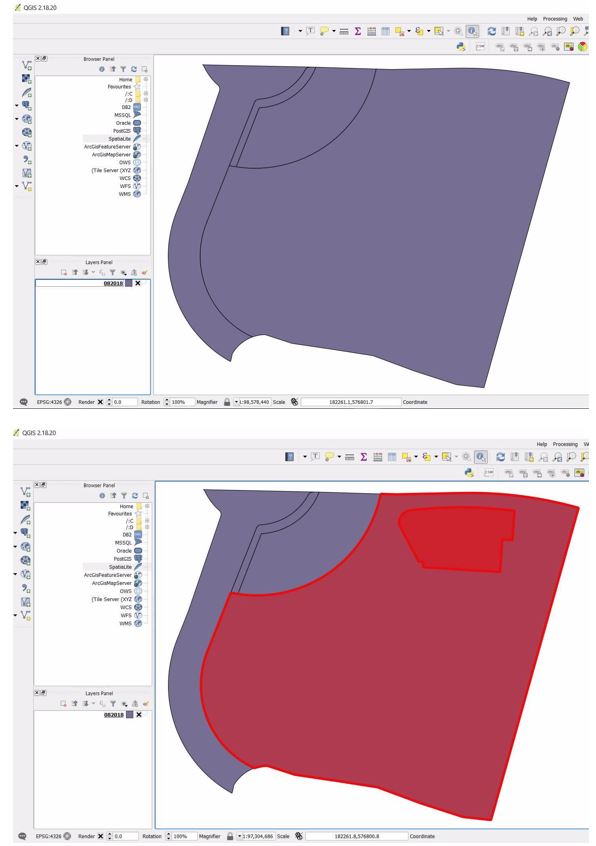

התוצאה שקיבלנו כעת במערכת ה-GIS-

כל פוליגון הוא בפני עצמו, והשטח מקוזז ביניהם.

תזכורת!

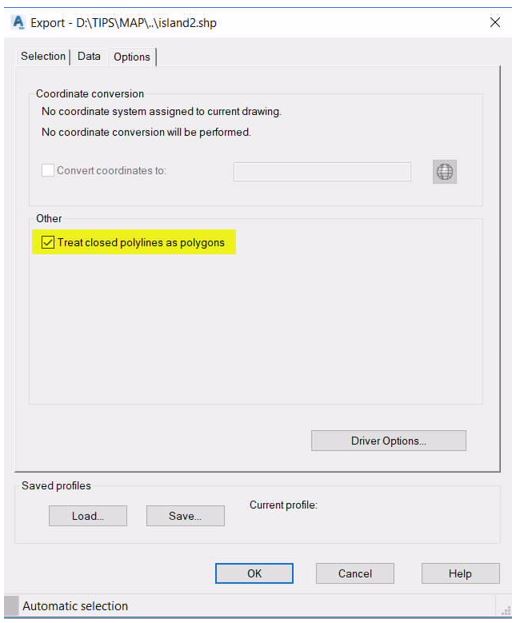

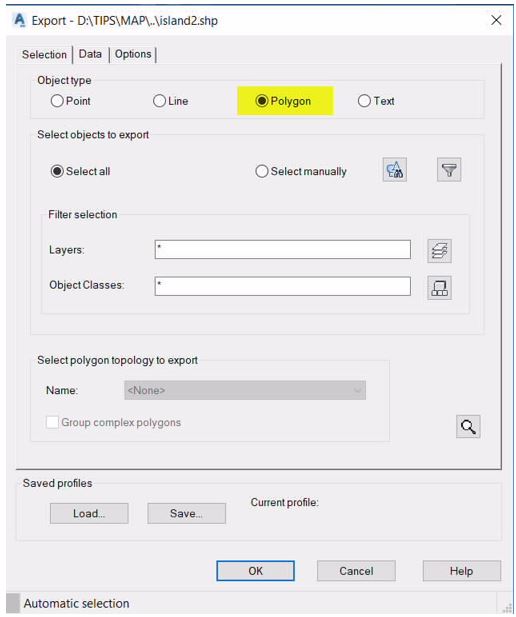

על מנת לייצא פוליליינים סגורים כפוליגונים, עלינו לבחור את ההגדרות הבאות בחלון הייצוא-

לשאלות בנושא זה או בנושאי תמיכה אחרים, הנכם מוזמים לפנות אלינו למרכז התמיכה- 03-9267957

בהצלחה!

ליאת
